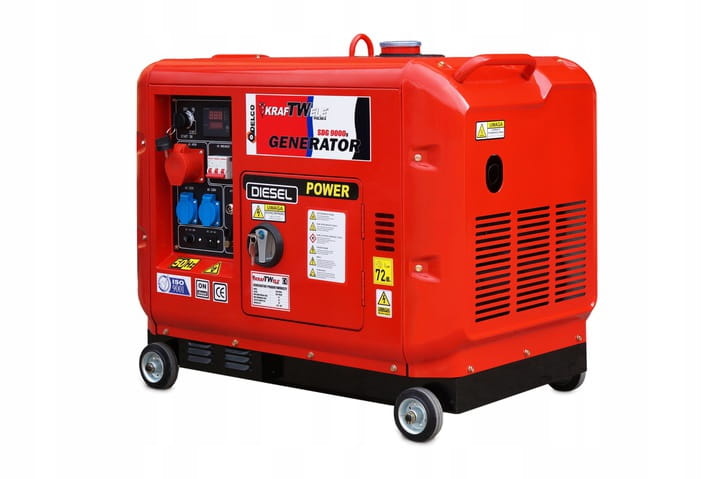

GENERATOR AGREGAT PRĄDOTWÓRCZY KrafTWele SDG9000S 9,5KVA 3F

AGREGAT PRĄDOTWÓRCZY SDG9000S 3F KrafTWele 9,5kVA AVR diesel

DANE / SPECYFIKACJA TECHNICZNA URZĄDZENIA:

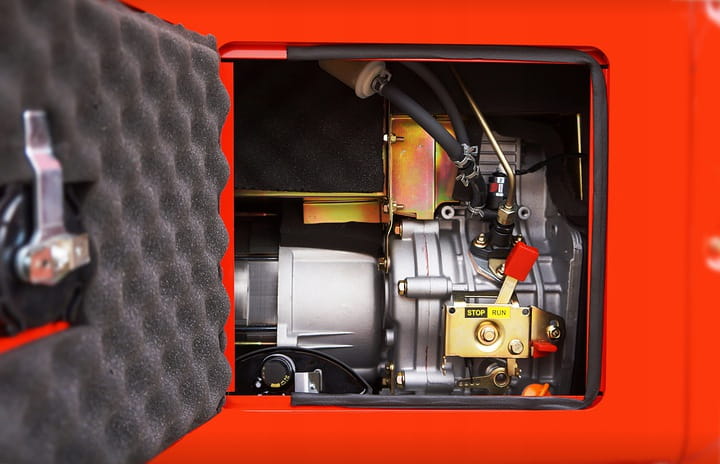

SILNIK SPALINOWY

• Model   -   [SDG_186_FAE]
• Typ   -   wysokoprężny / czterosuwowy
• Pojemność   -   419 [cm3]
• Moc   -   9.6 [kW] / 13.0 [KM]
• Ilość / układ cylindrów   -   1/I
• Obroty   -    3000-3600 [obr/min]
• Regulacja obrotów   -   mechaniczna
• Paliwo   -   diesel [EN 590]
• Pojemność miski olejowej   -   1.5 [L]
• Układ paliwowy   -   wtrysk bezpośredni
• Chłodzenie   -   wymuszone powietrzem
• Instalacja elektryczna   -   12 [V]
• Rozruch   -    rozrusznik elektryczny
• Ładowanie akumulatora   -   układ prostowniczy 12 [V]
• Zabezpieczenie silnika   -    sensor ciśnienia oleju / czujnik poziomu oleju.

PRĄDNICA

• Model   -   [H3-9000]
• Moc maksymalna   -   9.5 [kVA]
• Moc nominalna   -    8.5 [kVA]
• Prąd znamionowy   -   9.8 [A]
• Typ / rodzaj   -   synchroniczna
• Konstrukcja   -   jednołożyskowa
• Technologia   -   szczotkowa
• Połączenie z silnikiem   -   bezpośrednie
• Napięcie znamionowe   -   230/400 [V]
• Częstotliwość   -    50 [Hz]
• Klasa izolacji / ochrony   -   [H] / IP-23
• Współczynnik mocy   -   0.8 [cosΦ]
• Pomiar napięcia   -   3 fazy
• Stabilizacja napięcia    -   AVR / elektroniczna
• Dokładność regulacji   -   +/- 1.75 [%]
• Wykonanie uzwojenia wirnika i stojana  -   miedź

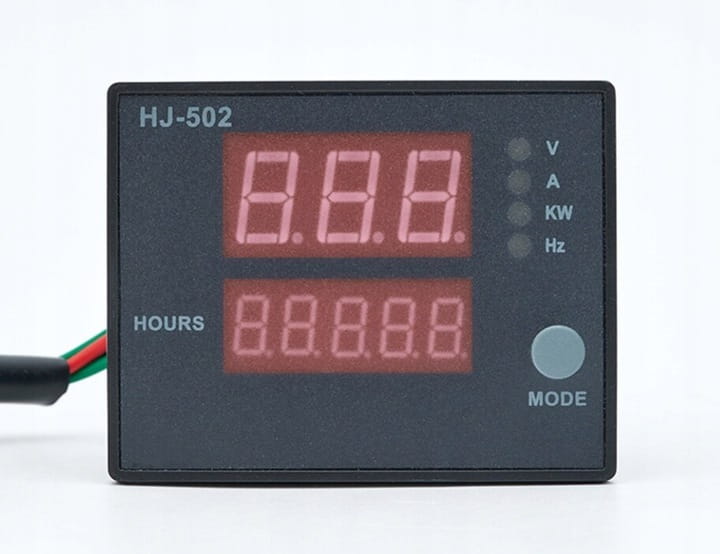

STEROWNIK

• Model   -   [HJ_502]
• Typ / rodzaj   -   kontroler elektroniczny
• Zakres sterowania   -   praca manualna
• Kontrola   -   zasilanie agregat
• Pomiar wartości prądu   -   3fazy indywidualnie
• Wyświetlacz   -   elektroniczny
• Funkcje ochrony agregatu   -  niskie ciśnienie oleju, nieprawidłowe obroty silnika, błędny start-stop, nieprawidłowe napięcie prądu / ładowania akumulatora, nieprawidłowa częstotliwość.
• Pomiar parametrów   -   napięcie / częstotliwość prądu, napięcie ładowania akumulatora, licznik czasu pracy

RAMA / OBUDOWA -

• Rama   -   zespół prądotwórczy zainstalowany na platformie wyposażonej w koła transportowe, zastosowane amortyzatory drgań silnika i prądnicy.

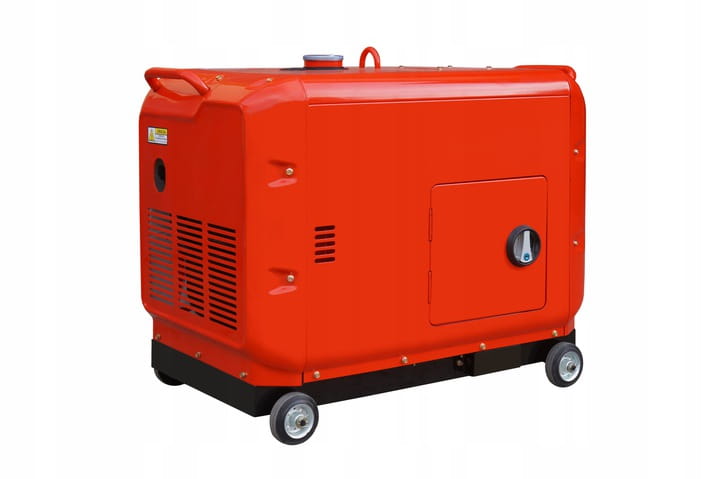

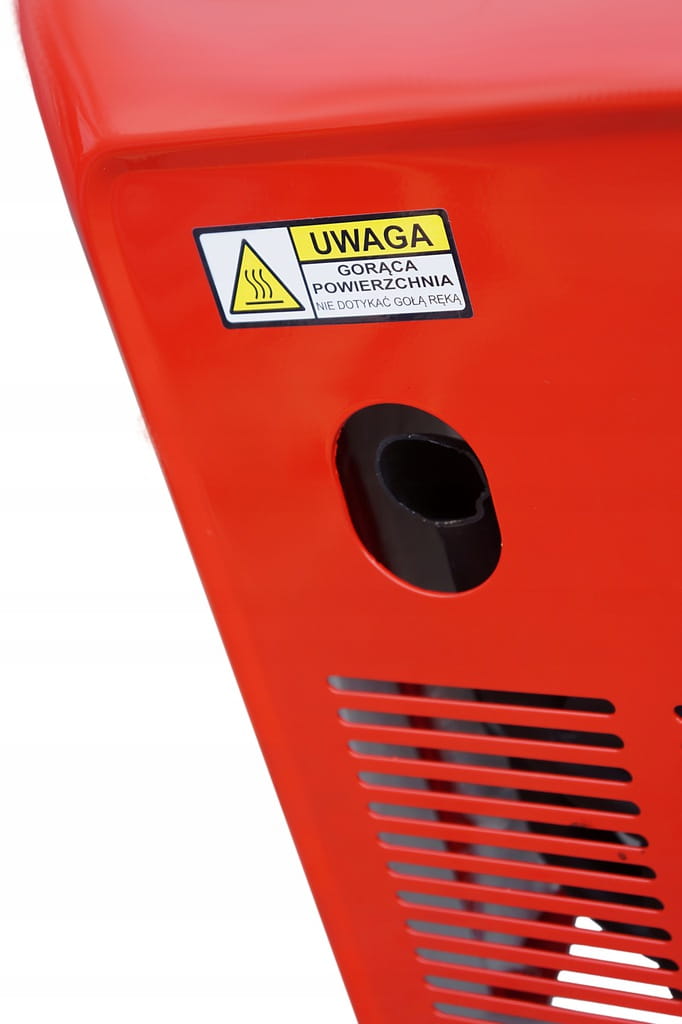

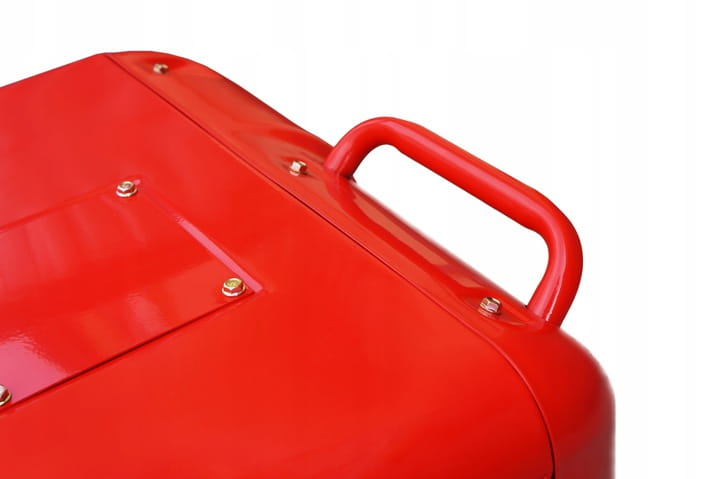

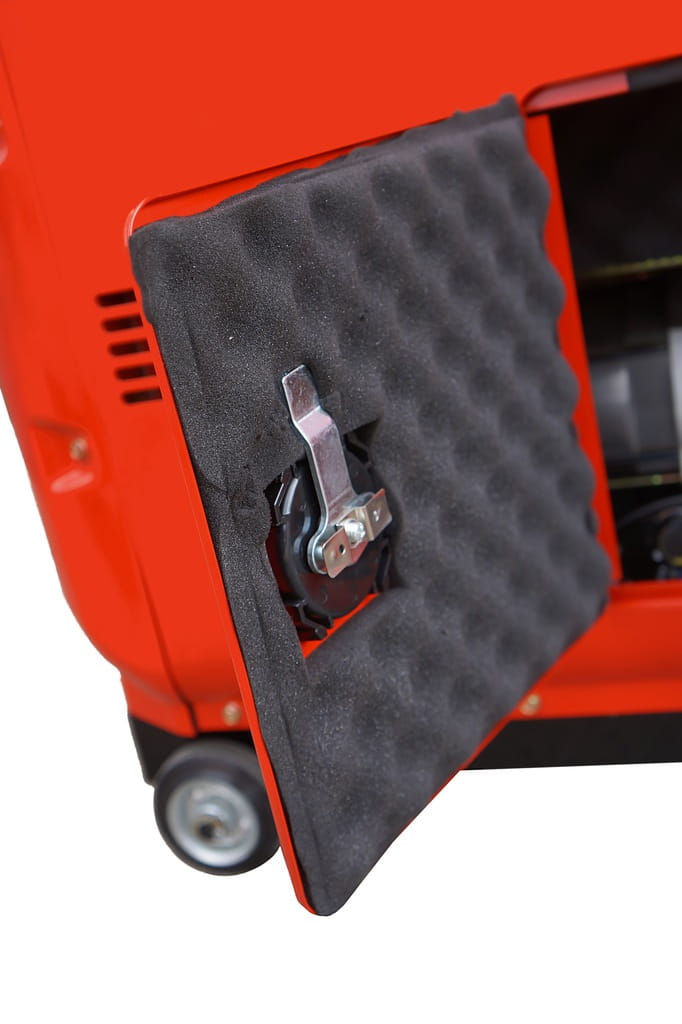

• Obudowa   -   agregat w obudowie wyciszającej typu „Super Silent”, obudowa wyposażona w otwierane klapy rewizyjne dla prac eksploatacyjnych, uchwyt do transportu urządzenia sprzętem ciężkim, uchwyty boczne, odseparowaną komorę układu wydechowego wraz z wyrzutnią powietrza, komin tłumika końcowego przystosowany do podłączenia systemu odprowadzenia spalin, wyprowadzony wlew wraz z orientacyjnym wskaźnikiem poziomu paliwa.
• Zbiornik paliwa   -   wykonany ze stali zabezpieczonej antykorozyjnie (ocynk Zn)

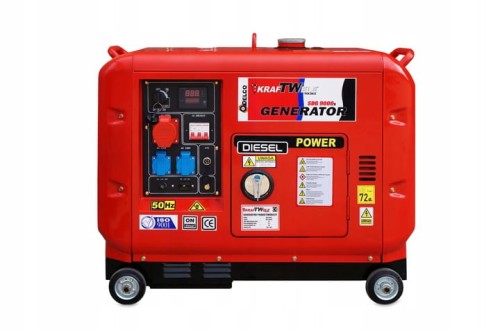

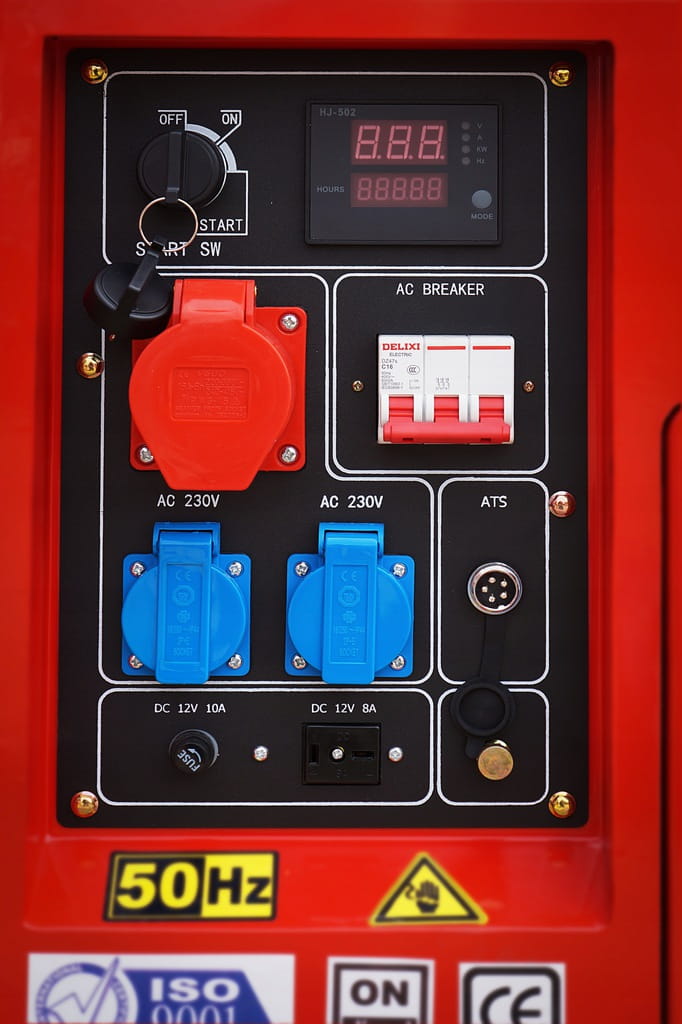

PANEL GŁÓWNY / STEROWANIA

• Włącznik zapłonu / rozrusznika elektrycznego
• Sterownik agregatu
• Gniazdo odbioru AC 400V/16A/5P/IP-44
• Wyłącznik nadprądowy 3-P
• 2 x Gniazdo odbioru AC 230V/16A/2P/IP-44 (schuko)
• Gniazdo przewodu sterowania systemu ATS/SZR
• Bezpiecznik gniazda DC
• Gniazdo odbioru DC 12V/8.3A z funkcją prostownika
• Zacisk przewodu uziemienia

WYMIARY I PARAMETRY POZOSTAŁE

• Długość / szerokość / wysokość / z kołami -   880 x 550 x 660/700 [mm]
• Waga netto -   155 [kg]
• Pojemność zbiornika paliwa -   15 [L]
• Poziom hałasu Lw(A) -    72 dB[A]
• Zużycie paliwa dla obciążenia [%] -   50[%]= 1.2[L]   /   75[%]= 1.5[L]   /   100[%]= 1.8[L]
• Praca autonomiczna (nieprzerywana) dla obciążenia [%] -    50[%]= 12[h]   /   75[%]= 10[h]   /    100[%]= 8[h]

WYPOSAŻENIE  -

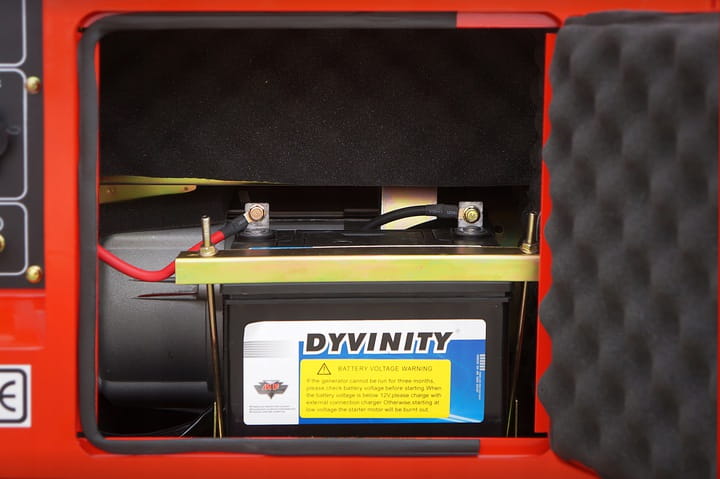

• Akumulator rozruchowy 12[V] / 30 [Ah] / 320 [A]
• Wbudowany układ prostowniczy 12[V] z funkcją ładowania baterii zewnętrznych
• Wibroizolatory (tłumiki) drgań zespołu prądotwórczego
• Zestaw 4 kół transportowych
• Zestaw kluczy do obsługi eksploatacyjnej urządzenia
• Przewody 12[V] do ładowania akumulatorów zewnętrznych
• Wtyk  AC 230V/16A/2P/IP-44
• Wtyk AC 400V/16A/5P/IP-44
• Instrukcję obsługi i eksploatacji urządzenia [PL]
